Dung Sai Gia Công Cơ Khí Là Gì? Cách Hiểu Và Áp Dụng Trên Bản Vẽ

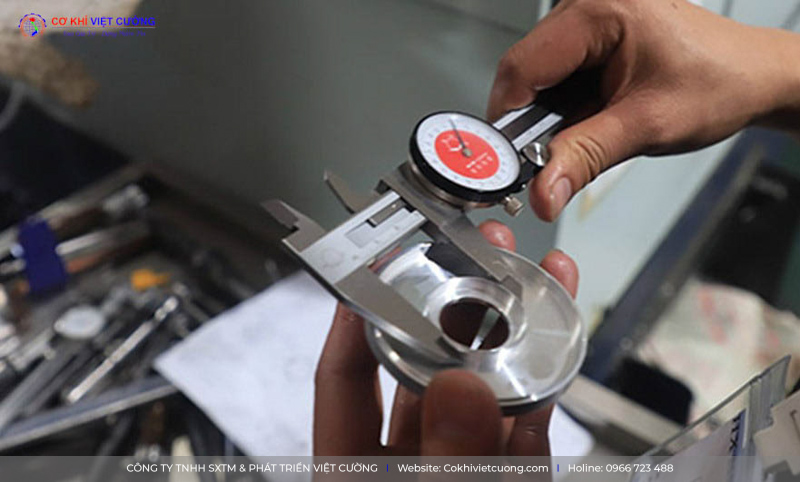

Dung sai gia công cơ khí là phạm vi sai lệch cho phép của kích thước, hình dạng hoặc vị trí của chi tiết so với giá trị thiết kế. Trong thực tế sản xuất, rất khó để tạo ra một chi tiết có kích thước tuyệt đối giống giá trị danh nghĩa đến vô hạn chữ số. Hiểu đúng về dung sai giúp người thiết kế đưa ra yêu cầu hợp lý, đơn vị gia công kiểm soát sản phẩm chính xác hơn và hạn chế những phát sinh khi đưa cấu kiện ra công trình lắp đặt.

Dung sai gia công cơ khí là gì và cách đọc như thế nào?

Để hiểu dung sai gia công cơ khí, trước hết cần phân biệt một số khái niệm cơ bản. Kích thước danh nghĩa là kích thước được sử dụng làm cơ sở trên bản vẽ. Tuy nhiên, chi tiết thực tế có thể lớn hoặc nhỏ hơn giá trị này trong phạm vi được cho phép.

Ví dụ bản vẽ ghi 50 ±0,1 mm có thể hiểu:

• Kích thước danh nghĩa: 50 mm.
• Sai lệch trên: +0,1 mm.
• Sai lệch dưới: -0,1 mm.
• Kích thước giới hạn lớn nhất: 50,1 mm.
• Kích thước giới hạn nhỏ nhất: 49,9 mm.
• Khoảng dung sai tổng cộng: 0,2 mm.

Nếu sau khi đo, chi tiết có kích thước 50,05 mm thì vẫn nằm trong giới hạn cho phép. Ngược lại, nếu kích thước thực tế là 50,2 mm thì đã vượt giới hạn trên của yêu cầu này. Dung sai cũng không bắt buộc phải đối xứng. Ví dụ: 50 +0,2 / -0,1 mm khi đó kích thước thực tế được phép nằm trong khoảng 49,9-50,2 mm.

Tiêu chuẩn ISO 286-1 xây dựng hệ thống mã dung sai cho kích thước tuyến tính, đồng thời định nghĩa những khái niệm cơ bản liên quan đến dung sai, sai lệch và lắp ghép. Phiên bản ISO 286-1:2010 đã được ISO rà soát và xác nhận vẫn còn hiệu lực trong năm 2026.

Điều quan trọng cần hiểu là dung sai không đồng nghĩa với lỗi sản xuất. Dung sai là giới hạn sai lệch được kỹ thuật cho phép trước khi sản xuất.

Xem thêm: Bản vẽ gia công cơ khí cần những thông tin gì?

Những loại dung sai thường gặp trong gia công cơ khí

Trong thực tế, khi nói đến dung sai gia công cơ khí nhiều người thường chỉ nghĩ đến ký hiệu ± phía sau kích thước. Tuy nhiên, kiểm soát chất lượng cơ khí không chỉ liên quan đến chiều dài hoặc đường kính mà còn bao gồm hình dạng, vị trí và khả năng lắp ghép giữa các chi tiết.

1. Dung sai kích thước: Đây là dạng dễ nhận biết nhất, dùng để kiểm soát các đại lượng như: chiều dài, chiều rộng, chiều cao…
2. Dung sai hình học: Hai chi tiết có thể cùng đạt kích thước chiều dài nhưng vẫn không lắp ráp đúng nếu một chi tiết bị cong, lệch hoặc không vuông.
3. Dung sai lắp ghép: Với các chi tiết như lỗ và trục, dung sai còn quyết định chúng sẽ có khe hở, lắp vừa hay cần ép để tạo độ dôi.
4. Dung sai đối với kết cấu gia công và lắp dựng: Ở các hạng mục như cửa cổng, hàng rào, lan can, bản mã hoặc khung thép, mức dung sai cần xét theo chức năng của từng vị trí.

Vì sao không phải dung sai càng nhỏ càng tốt?

Một quan niệm khá phổ biến là dung sai càng nhỏ thì sản phẩm càng chất lượng. Điều này không hoàn toàn đúng. Dung sai gia công cơ khí cần đủ chặt để đảm bảo chức năng nhưng cũng phải phù hợp với công nghệ sản xuất và mức độ cần thiết của chi tiết.

Có thể hình dung mức độ cần kiểm soát như sau:

Vị trí/chi tiết	Mức độ cần kiểm soát
Chi tiết trực tiếp lắp ghép	Cao
Lỗ bulong, bản mã, vị trí liên kết	Cao
Bản lề hoặc cơ cấu chuyển động	Cao
Kích thước tổng thể của kết cấu	Theo yêu cầu bản vẽ
Chi tiết trang trí	Theo yêu cầu thẩm mỹ và chức năng

Do đó kỹ thuật tốt không phải đặt dung sai nhỏ nhất có thể, mà là lựa chọn dung sai phù hợp nhất với chức năng của sản phẩm.

Dung sai ảnh hưởng thế nào đến chất lượng gia công và lắp đặt?

Dung sai không chỉ là con số nằm trên bản vẽ. Nếu kiểm soát không phù hợp, sai lệch có thể tích lũy qua nhiều chi tiết và gây khó khăn ở giai đoạn lắp đặt.

• Ảnh hưởng đến khả năng lắp ghép

• Ảnh hưởng đến khả năng vận hành

• Ảnh hưởng đến thẩm mỹ

• Ảnh hưởng đến chi phí thi công

Do vậy, dung sai cần được xem xét ngay từ giai đoạn bản vẽ gia công cơ khí, thay vì chỉ kiểm tra khi sản phẩm đã hoàn thiện. Với những hạng mục phức tạp, càng nhiều kích thước liên quan tới nhau thì việc hiểu đúng bản vẽ và xác định những vị trí cần kiểm soát càng quan trọng.

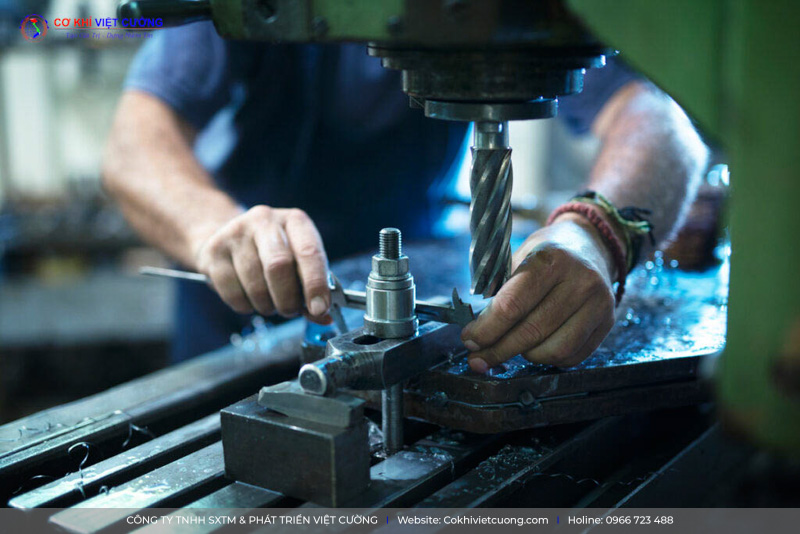

Kiểm soát dung sai khi gia công

Khi tiếp nhận một bản vẽ có yêu cầu về dung sai gia công cơ khí, điều quan trọng không phải chỉ nhìn vào các con số ± mà cần hiểu kích thước đó phục vụ chức năng gì và liên quan đến chi tiết nào khác.

Một quy trình kiểm soát hợp lý thường cần đi qua nhiều bước.

Bước 1: Kiểm tra bản vẽ và yêu cầu kỹ thuật

Bước 2: Xác định những vị trí cần ưu tiên kiểm soát

Bước 3: Lựa chọn phương án gia công phù hợp

Bước 4: Kiểm tra trong quá trình sản xuất

Bước 5: Kiểm tra trước khi xuất xưởng và lắp đặt

Nếu bản vẽ của bạn có các kích thước yêu cầu dung sai, chi tiết lắp ghép hoặc các yêu cầu kỹ thuật đặc biệt, hãy gửi file CAD/PDF cho Cơ khí Việt Cường. Đội ngũ kỹ thuật có thể kiểm tra hồ sơ, trao đổi các điểm cần làm rõ và tư vấn phương án gia công – thi công phù hợp trước khi triển khai.

Nếu chưa có bản vẽ hoàn chỉnh, khách hàng cũng có thể liên hệ Cơ khí Việt Cường để trao đổi nhu cầu, hiện trạng và yêu cầu sử dụng trước khi xây dựng phương án kỹ thuật.

Câu hỏi thường gặp về dung sai gia công cơ khí

Dung sai càng nhỏ có phải sản phẩm càng chính xác không?

Dung sai nhỏ hơn đồng nghĩa phạm vi sai lệch cho phép hẹp hơn, nhưng không có nghĩa lúc nào cũng tốt hơn. Dung sai cần phù hợp với chức năng, công nghệ sản xuất và yêu cầu lắp ghép. Yêu cầu quá chặt có thể làm tăng độ phức tạp và chi phí gia công mà không tạo thêm giá trị sử dụng.

Nếu bản vẽ không ghi dung sai thì gia công theo tiêu chuẩn nào?

Không nên tự mặc định một mức dung sai duy nhất cho mọi bản vẽ. Cần kiểm tra ghi chú chung, tiêu chuẩn mà hồ sơ kỹ thuật viện dẫn, yêu cầu của chủ đầu tư hoặc trao đổi với đơn vị thiết kế trước khi sản xuất.

Cần gửi gì cho Cơ khí Việt Cường khi bản vẽ có yêu cầu dung sai?

Nên gửi file CAD/PDF, vật liệu, số lượng, yêu cầu lắp ghép, tiêu chuẩn được viện dẫn và các thông tin kỹ thuật đặc biệt nếu có. Với hạng mục cần lắp đặt tại công trình, nên bổ sung hình ảnh và kích thước hiện trạng để đội ngũ kỹ thuật có đủ cơ sở kiểm tra phương án.

Xem ngay: Gia công cơ khí theo bản vẽ từ bản vẽ đến sản phẩm hoàn thiện
